Az DS1000Z sorozatú digitális oszcilloszkópok az Ultravision technológiai platformjára épülnek, amely kiváló teljesítményt nyújt a mély adattárolás és a nagy hullámforma-rögzítési sebesség terén, miközben versenyképes áron érhetők el. Ezek az eszközök ideálisak azok számára, akiknek megbízható és sokoldalú oszcilloszkópra van szükségük a mindennapi mérésekhez és elemzésekhez. Az innovációval továbbfejlesztett DS1000Z Plus sorozat új alapokat teremt, mivel beépített digitális csatornainterfészt kínál, amely az RPL1116 logikai szonda csatlakoztatásával egy teljes funkcionalitású kevert jelű oszcilloszkóppá (MSO-vá) alakítható.
A DS1000Z sorozat kulcsfontosságú jellemzői
Ez a sorozat kifejezetten úgy lett kialakítva, hogy megfeleljen a modern elektronikai tesztelés és elemzés követelményeinek. Az Ultravision technológia lehetővé teszi a jelek pontos és részletes megjelenítését, a nagy hullámforma-rögzítési sebesség pedig biztosítja a gyorsan változó jelek hatékony feldolgozását. Az eszközök mély adattárolási kapacitása lehetővé teszi, hogy hosszabb időintervallumokat rögzítsenek, így minden apró részlet megőrizhető és elemezhető.
Az Ultravision technológia előnyei
Az Ultravision platform egy sor fejlett funkciót nyújt, amelyek megkönnyítik a munkát a felhasználók számára. Az eszköz kijelzője éles és kontrasztos képet biztosít, így a jelekben történő apró eltérések is könnyen észlelhetők. Emellett a nagy sebességű adatfeldolgozás biztosítja, hogy valós időben lehessen követni a mérési eredményeket, ami elengedhetetlen a pontos diagnosztikához és hibakereséshez.
Miért érdemes a DS1000Z Plus sorozatot választani?
A DS1000Z Plus sorozat alapvető előnye, hogy beépített digitális csatornainterfésszel érkezik. Ez az interfész az RPL1116 logikai szondával kiegészítve lehetőséget nyújt arra, hogy az oszcilloszkópot egy kevert jelű rendszerré alakítsák. Ez a funkció jelentős előnyt jelent olyan komplex rendszerek elemzésekor, ahol az analóg és digitális jelek együttes vizsgálata szükséges. A rugalmasság és a bővíthetőség biztosítja, hogy az eszköz hosszú távon is értékes befektetés legyen.
Széleskörű alkalmazhatóság
Az eszközök sokféle területen alkalmazhatók, a kezdő szintű oktatási környezettől kezdve a fejlett kutatási és fejlesztési projektekig. Az egyszerű kezelhetőség és a gazdaságos ár miatt különösen népszerűek az oktatási intézményekben. A bővíthető funkcionalitás ugyanakkor ideálissá teszi a haladó szintű mérnökök és technikusok számára is, akik komplex rendszerekkel dolgoznak.

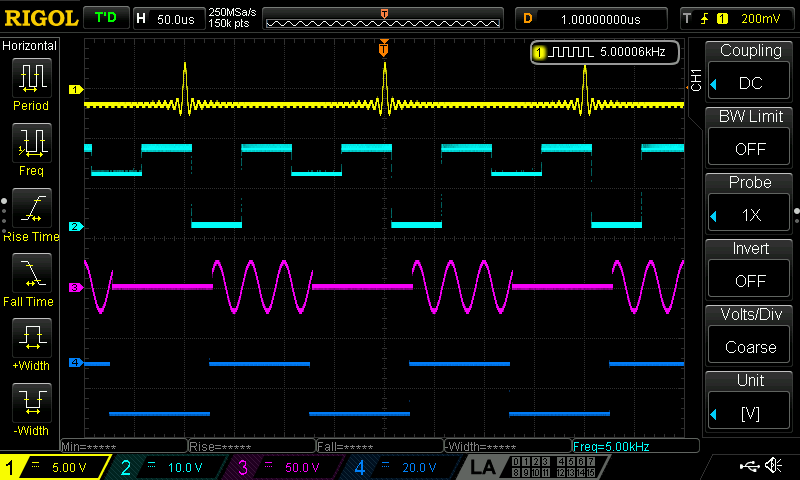

A DS1000Z oszcilloszkópok 4 bemeneti csatornával rendelkeznek, amelyek lehetővé teszik több analóg jel egyidejű és precíz mérését. Ezek az eszközök ideálisak olyan helyzetekben, ahol párhuzamosan több forrás jelét kell vizsgálni, például elektronikai hibakeresés, jelanalízis vagy szinkronizált mérések esetén. A műszerek intuitív kezelőfelülete és fejlett funkciói növelik a mérések hatékonyságát és pontosságát.
A készülék alapértelmezett 12 MPts memóriamélysége opcionálisan 24 MPts-re bővíthető, amely lehetővé teszi, hogy hosszabb hullámformákat is részletesen elemezzen, miközben megtartja a maximális 1 GSa/s mintavételi sebességet. Ennek köszönhetően egyetlen adatpont sem vész el, még összetett jelek mérése során sem.

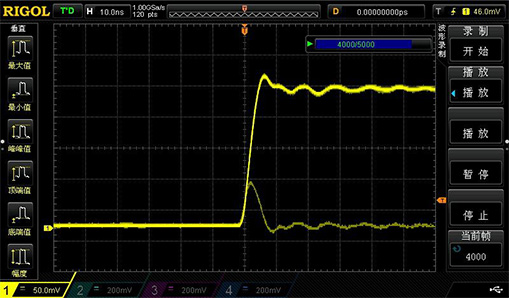

A DS1000Z sorozat hardveres hullámforma-rögzítési és -visszajátszási funkciója segítségével pontosan nyomon követhetők a hullámforma változásai. Ez különösen hasznos, ha időfüggő hibák vagy ritkán előforduló anomáliák elemzésére van szükség.
A rögzített hullámformák egyszerűen visszajátszhatók, így a felhasználók gyorsan azonosíthatják a hibák forrását és dokumentálhatják azokat. Ez a funkció időt takarít meg, növeli a diagnosztikai hatékonyságot, és hasznos eszközt nyújt csapatmunkához vagy részletes jelentéskészítéshez.

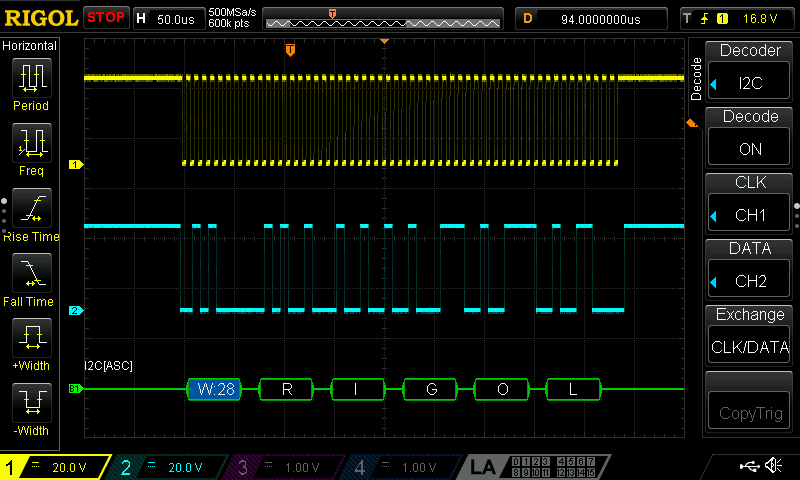

A DS1000Z műszerek lehetőséget nyújtanak különféle soros kommunikációs protokollok, például RS232/UART, I2C és SPI buszok vezérlésére és dekódolására.
- Buszvezérlés (triggerelés): Az események vagy adatszekvenciák kiválaszthatók, hogy a mérés a megfelelő pillanatban induljon.
- Adatdekódolás: Az eszköz képes a soros buszokról érkező adatok értelmezésére és olvasható formában való megjelenítésére, megkönnyítve ezzel a kommunikációs folyamatok elemzését.
Ez a funkció elengedhetetlen mikrovezérlők, érzékelők vagy egyéb soros adatátviteli eszközök hibakeresése és optimalizálása során.

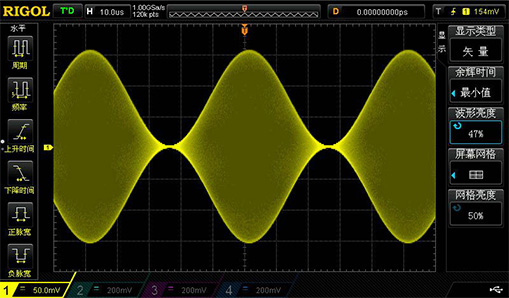

A DS1000Z szürkeszint-megjelenítési képessége lehetővé teszi a hullámformák részleteinek finom megjelenítését, hasonlóan a klasszikus fluoreszkáló kijelzők hatásához. A kijelző segít az apró eltérések, zajok és változások észlelésében, megkönnyítve a pontos elemzést.

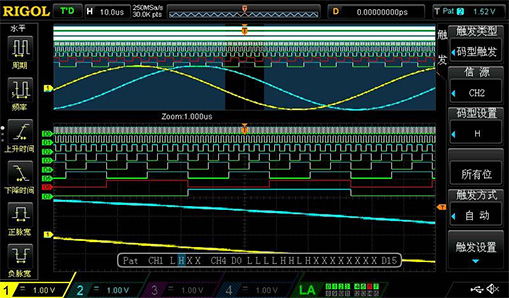

A DS1000Z Plus modellek opcionálisan bővíthetők 16 digitális csatornával, így logikai analizátorként is funkcionálhatnak. Ez a megoldás lehetővé teszi az analóg és digitális jelek egyidejű vizsgálatát, ami elengedhetetlen a hibrid rendszerek hibakeresése során.

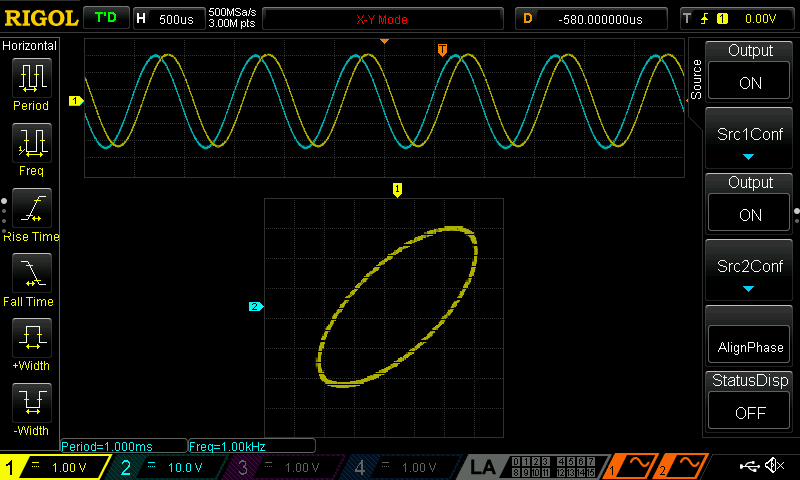

A DS1000Z-S Plus modellek két beépített, 25 MHz-es függvény-generátort kínálnak, amelyekkel különféle tesztjelek hozhatók létre. Az integráció egyszerűsíti a munkafolyamatokat, csökkenti a szükséges eszközök számát, és pontos, szinkronizált tesztelést tesz lehetővé.
Ez a sorozat ideális választás kutatók, mérnökök és oktatók számára, akiknek egy kompakt, mégis sokoldalú eszközre van szükségük a fejlesztési és tesztelési feladatokhoz.
