A Rigol MSO2000A sorozat egy sokoldalú mérőeszköz, amely lehetővé teszi az analóg és digitális jelek egyidejű elemzését. Komplex rendszerek tesztelése és hibaelhárítása során különösen fontos, hogy a két jelcsoport közötti összefüggések pontosan nyomon követhetők legyenek. Az oszcilloszkóp képes párhuzamos hullámforma-megjelenítésre, így teljes körű betekintést nyújt az áramkörök működésébe és a kommunikációs protokollok viselkedésébe.
Felhasználási területek
Beágyazott rendszerek fejlesztése – Az analóg és digitális jelek időbeli kapcsolatainak részletes vizsgálata.
Mikrovezérlők és perifériák tesztelése – I²C, SPI, UART, CAN és LIN buszrendszerek működésének ellenőrzése.
Elektronikai kutatás-fejlesztés – Precíz hullámforma-analízis és hibakeresés a fejlesztési folyamat során.
Oktatás és laboratóriumi alkalmazások – Intuitív kezelőfelület és széles körű vizsgálati lehetőségek oktatási célokra.
Miért válassza a Rigol MSO2000A sorozatot?
Analóg és digitális mérési képesség egyetlen eszközben – Ideális megoldás az összetett elektronikai rendszerek vizsgálatához.
Fejlett protokoll dekódolás – Kommunikációs buszok gyors és pontos elemzésére.
Nagy memóriakapacitás és gyors frissítési sebesség – Részletes adatrögzítés még hosszabb mérések során is.
Kiváló ár-érték arány – Megbízható teljesítmény elérhető áron.
A Rigol MSO2000A oszcilloszkópok ideális választást jelentenek mindazok számára, akik megbízható és nagy teljesítményű műszert keresnek analóg és digitális jelek párhuzamos vizsgálatához. Legyen szó mikrovezérlős rendszerek fejlesztéséről, kommunikációs buszok ellenőrzéséről vagy áramkörök hibakereséséről, ez a sorozat pontos és hatékony megoldást nyújt.

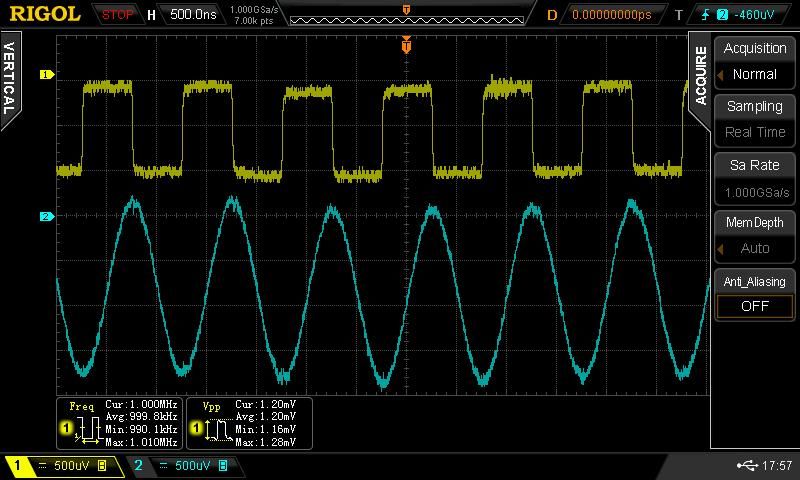

Az alacsony zajszintű 500 µV/oszt tartomány, a beépített 50 Ohmos lezárás és a tiszta frekvenciaválasz kialakítás révén a 2000-es sorozatú oszcilloszkóp lehetővé teszi az alacsony szintű jelhibák részletesebb elemzését, amelyek befolyásolhatják a tervezésedet. Ez a nagy érzékenység és széles mérési tartomány különösen hasznos precíziós áramkörök, érzékeny analóg jelek és alacsony amplitúdójú RF jelek vizsgálatára, biztosítva a megbízható és pontos diagnosztikát fejlesztés és hibakeresés során.

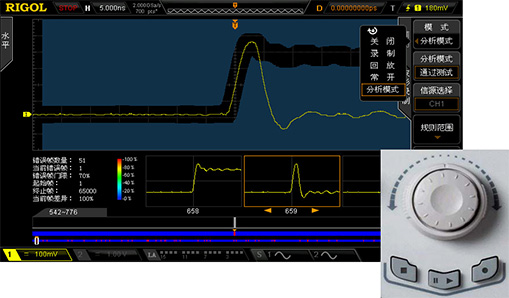

Az időszakosan vagy véletlenszerűen fellépő hibák hatékony hibakeresését gyors rögzítési, visszajátszási és beépített elemzési funkcióink segítik. A hullámforma visszajátszási lehetőség lehetővé teszi az események részletes elemzését anélkül, hogy manuálisan kellene újra előidézni azokat. Ez különösen hasznos ritkán előforduló jelenségek, például tranziens zavarok vagy impulzuszajok vizsgálatakor.

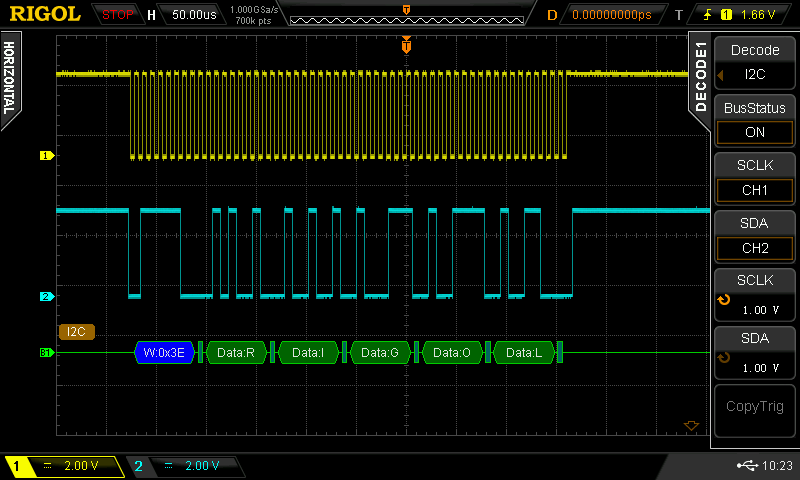

A DS2000A sorozatú oszcilloszkópok támogatják az I²C, SPI, RS232/UART, CAN, LIN és FlexRay buszok adatforgalmának dekódolását, triggereléséhez történő használatát. Ez a funkció lehetővé teszi a soros kommunikációs protokollok gyors és egyszerű hibakeresését, minimalizálva a manuális elemzés szükségességét. A dekódolt adatok időbeli összefüggésben jeleníthetők meg, így megkönnyítik a hibák azonosítását és az eszközök közötti kommunikáció vizsgálatát.

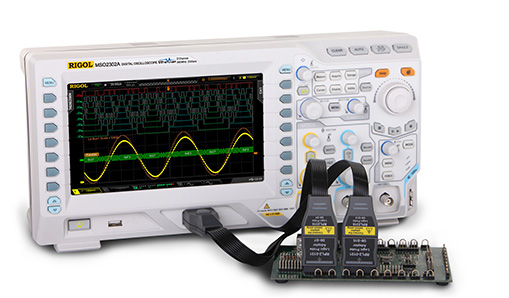

Az MSO2000A modellek mixed signal mérési funkciókat kínálnak, lehetővé téve a felhasználók számára, hogy ne csak az analóg jelek viselkedését figyeljék meg akár 4 csatornán, hanem egyidejűleg akár 16 digitális csatornát is triggereljenek, rögzítsenek és elemezzenek. Ez a funkció különösen hasznos digitális és analóg áramkörök integrált tesztelésénél, például beágyazott rendszerek fejlesztésénél, ahol az analóg jelek és a digitális vezérlőjelek együttes vizsgálata elengedhetetlen a teljes rendszer működésének megértéséhez és optimalizálásához.

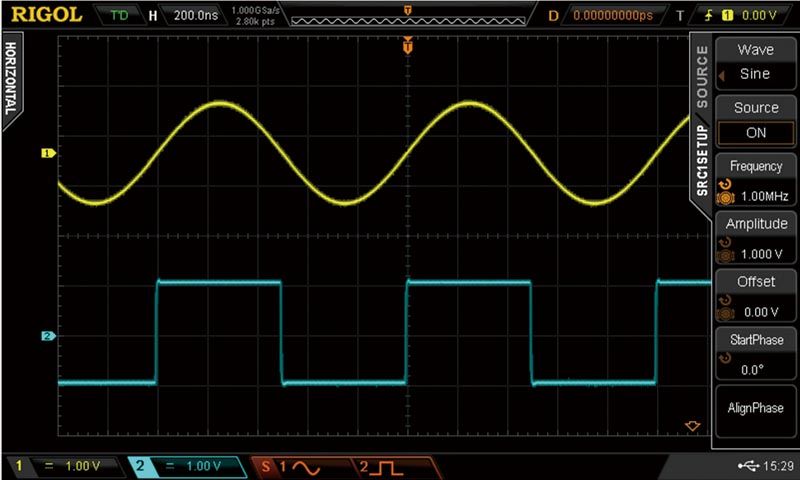

Az „-S” modellekbe integrált hullámforma-generátor lehetővé teszi, hogy standard hullámformákat hozzon létre közvetlenül az MSO2000A-S oszcilloszkópok előlapi vezérlőivel. Alakítsa át a rögzített jeleket szimulált jelekké, vagy tervezzen egyedi hullámformákat az UltraStation PC szoftver segítségével. Ez a funkció különösen előnyös szűrők, erősítők, adatkommunikációs rendszerek és egyéb elektronikus áramkörök tesztelésekor.
